適用于在采掘工作面采煤機割煤、掘進機采掘時的噴霧降塵。

 關聯設備

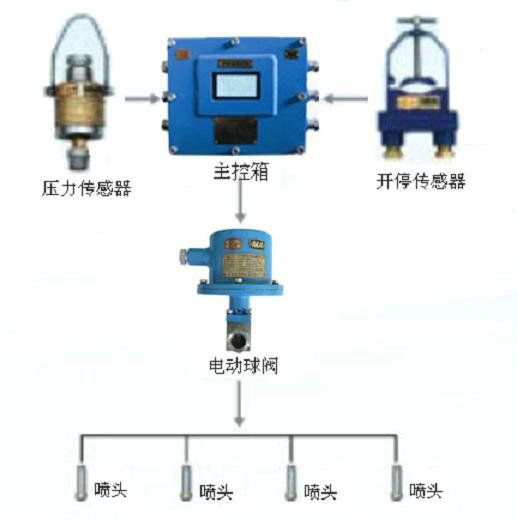

主控箱、電動球閥、開停傳感器（或光控傳感器）、水壓傳感器各1臺。

工作原理

只有水壓傳感器檢測到采煤機水采水路中有一定的水壓（或工作燈開啟）時，才能允許啟動采煤機。采煤機開動后，開停傳感器（或光控傳感器）將信號送入主控箱，主控箱控制電動球閥開啟，實現對產塵點進行噴霧降塵。采煤機停機（或采煤機工作燈關閉）后，主控箱控制電動球閥延時一定的時間后關閉，停止噴霧降塵。



安裝使用

主控箱安裝在采煤機機頭位置，接AC127V電源。電動球閥串接在水幕與進水管之間。水壓傳感器安裝在灑水噴霧的水路中，開停傳感器安裝在采煤機動力電纜上（或?qū)⒐饪貍鞲衅靼惭b到采煤機工作燈的上方）。

主要技術參數

1、主控箱電源額定電壓：         127VAC

2、電動球閥動作額定電壓：       15VDC

3、主控箱本安輸出電壓：         12VDC

4、主控箱本安額定值輸出電流：     470mA

5、主控箱本安輸出額定值開路電壓： 12V/310mA  ；15V/256mA

6、傳感器工作額定電壓：         12VDC

7、傳感器輸出信號：        3V/DC≤高電平≤12VDC；0V/DC≤低電平≤1VDC

8、裝置主控箱信號輸入：       高電平≥6.0V,低電平≤0.5V

9、動作控制時間：             5s～1200s可調，誤差±2s

10、適用水壓：                0.2～7.0MPa

11、工作方式：                連續
